磁粉離合器及制動器
本產品適用于各種卷殼及滾筒組成的加工生產線上，如造紙廠、印刷廠、紡織漂染廠、食品廠等處理紙張、薄片、絲、線、布等長尺寸材料加工工業。
三菱磁粉離合器及制動器采用了體積只有40微米的磁性粒子(高磁化磁粉)作轉矩的傳動媒介，從而擁有以下的特長：
● 激磁電流與轉矩成線性關系
● 穩定的轉矩差
● 有效的散熱設計
● 防止由滑差及嚙合摩擦所致的發熱現象
| 軸型式 | 冷卻方式 | 離合器 | 制動器 | 轉矩(Nm) | 特征 |
|---|---|---|---|---|---|
| 伸 出 軸 式 | 自然冷卻 | ZKG-AN | ZKG-YN | ZKG-AN0.5-10 ZKG-YN0.5-5 | ·體積細小 ·轉動元件的慣性低 |
|
|
|
2X—YS | 25-100 | ·體積細小 ·價格優惠 | |
| ZKB-AN | ZKB-YN | 0．6-6 | ·在轉速5rpm也可使用 ·線圈為靜止型 | ||
| 自然冷卻 強制空冷兼用 | 2KB-BN | ZKB-XN ZKB-YR | 12-400 | ·在轉速5rpm也可使用，機身設有氧管口． 可作強制空冷，因而提高熱消耗量 | |
| 內置散熱裝置 |
|
2KB- HBN | 25-400 | ·從動元件內設散熱裝置，再加上吹風 機，大大提高熱消耗量 | |
| 內置散熱管 | 2KB-HC |
|
50-200 | ·內置散熱管，再加上吹風機，大大提高熱消耗量 | |
| 水冷 | 2KB-CM | ZKB-WN | ZKB-CM50-400 ZKB-WN25-400 | ·N系列可在轉速5rpm使用 ·傳動元件設有水冷管，因而提高熱消耗量 | |
| 自然冷卻 | 2KB-B909 |
|
12-200 | ·與ZKB-B型無異，但加強外殼保護， 可防麈，防火及防酸性液體 | |
| 空 心 軸 式 |
|
|
ZX-YH | 25-100 | ·體積細小，價格優惠勝 |
|
|
ZX-YN | 3-12 | ·超薄形，DC24V電壓·DC80V電壓 | ||
| 自然冷卻 | ZA-A1 ZA-AN | ZA-Y1 | ZA-A6-200 ZA-Y6-400 | ·外殼將同時轉動增強散熱能力，因而 提高熱消耗量 | |
| ZKA-A/AT |
|
10-650 | ·線圈為旋轉型 ·AT型的軸長度較短 | ||
| 水冷 |
|
2KA-W | 20-450 | ·在線圈外圍設有水道(管)以作水冷作用 |
張力控制器
張力控制器可分成手動控制、半自動(卷徑檢出式)控制及全自動控制。
●手動張力控制器是依收料或放料卷徑的變化而分段調整離合器或制動器的激磁電流、從而獲得一致的張力。
●半自動張力控制器又稱卷徑檢出式或開液式張力控制器，是于收料及放料自動檜出卷徑、從而調整卷料的張力。
●全自動張力控制器是由張力檢測器來直接測定卷料的張力、然后把張力數據變成張力信號回張力控制器，從而自動調整離合器或制動器的激磁電流來控制卷料的張力。
| 張力控制器類別 | 型號 | 規格 | ||
|---|---|---|---|---|
| 手動型 | 標準型 | LE-50PAU型功率放大器 | DC24V 4A | |
| LD—100W型 | DC24V 3.8A | |||
| LE-P□□A型功率放大器 | DC24V 0．2—5A | |||
| LE-W5B型功率放大器 | DC80V 5A | |||
| 只適合控制 | ZX型制動器 | LL-05ZX型 | DC80V 0．5A | |
| 半自動型 | 標準型 | 分體型 | LE-50PAU-SET型 | DC24V 4A |
| 高機能形 | 一體型 | LD-30FTA型 | DC24V 4A | |
| LD-FX型 | DC24V 0．5A | |||
| 只適合控制 | ZX型制動器 | LD-05ZX型 | DC80V0．5A | |
| 全自動型 | 經濟型 | 內置功率放大器 | LE-30CTA型 | DC24V3A |
| 全自動型 | 標準型 | 內置功率放 | LE-40MTA型 | DC24V4A |
| 高機能形 | 大器 | LE-40MTB型 | DC24V4A | |
| 配套產品 | 張 力 檢 測 器 | LX-005TD | 50Nm | |
| LX-015TD | 150Nm | |||
| LX-030TD | 300Nm | |||
| LX-050TD | 500Nm | |||
| LX-100TD | 1000Nm | |||
| LX-200TD | 2000Nm | |||
| 張力表 | LM—10PD | ±2000N | ||
| LM-10TA | DC0～10V | |||

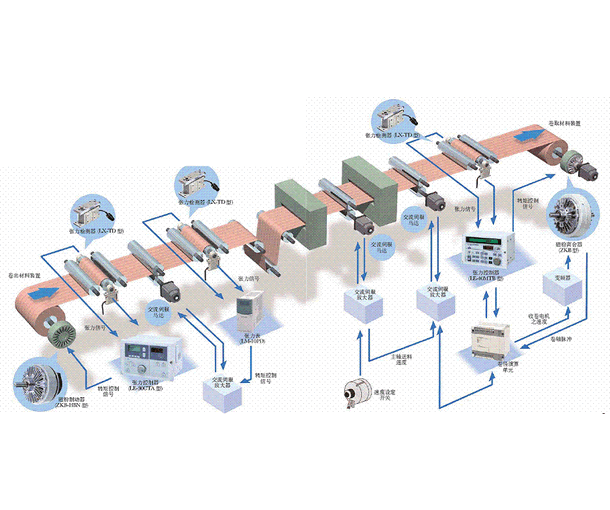

控制系統裝置一覽表
伸出軸型
| 自然冷卻式磁粉離合器 | 自然冷卻式磁粉制動器 | |
|---|---|---|
| ZKG-AN型 | ZKG-YN型 | ZKB-YN型 |
ZKG-5,10,20,50,100 AN 0.5牛米至10牛米 |
ZKG-5,10,20,50 YN 0.5牛米至5牛米 |
ZKB-0.06,0.3,0.6 YN 0.6牛米至6牛米 |
| ZKB-AN型 | ZKB-XN型 | ZX-YS型 |
ZKB-0.06,0.3,0.6 AN 0.6牛米至6牛米 |
ZKB-1.2,2.5,5,10,20,40XN ZKB-1.5,3,7 YR  12牛米至400牛米 |
ZX-2.5,5,10 YS 25牛米至100牛米 |
| 強制冷卻式磁粉制動器 | ||
| ZKB-BN型 | ZKB-HBN型 | |
|
ZKB-1.2,2.5,5,10,20,40 BN 12牛米至400牛米 |
ZKB-2.5,5,10,20,40 HBN  25牛米至400牛米 |
|
空心軸型
| 自然冷卻式磁粉離合器 | 自然冷卻式磁粉制動器 | ||
|---|---|---|---|
| ZA-A型 | ZKA-A型 | ZX-YH型 | ZA-Y型 |
|
ZA-0.6A,1.2,2.5,10,20A1 ZA-5AN 6牛米至200牛米 |
ZKA-1,2A1,6,10A2,20A3,45,65AT 10牛米至650牛米 |
ZX-2.5,5,10YH 25牛米至100牛米 |
ZA-0.6Y,1.2,2.5,5,10,20Y1,40Y 6牛米至400牛米 |
| 張力控制器 | 張力檢測器 | 張力表 | |||
|---|---|---|---|---|---|
| LE-40MTB-E型 | LD-30FTA型 | LE-30CTA型 | LD-100W型 | LX-TD型 | LM-10PD型 |
|
|
|
|
|
|
