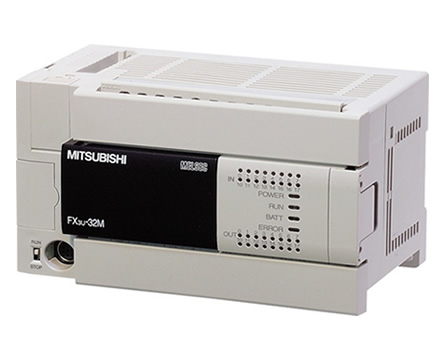

產品介紹

三菱FX系列PLC的新產品FX3U與之前的FX系列產品相比其定位功能得到了提高，F(xiàn)X3U 的定位功能主要有以下幾點：

一、PLC 主體的脈沖輸出由兩個個增加到三個
二、定位指令增加
三、可擴展高速脈沖輸出模塊FX3U-2HSY-ADP 用于定位
四、可擴展定位模塊FX3U-20SSC-H 模塊用于定位
五、可連接FX 系列之前的定位模塊

詳細說明

【基本性能大幅提升】
CPU 處理速度達到了0.065us/ 基本指令。
內置了高達64K 步的大容量RAM 存儲器。
大幅增加了內部軟元件的數量。
強化了指令的功能，提供了多達209 條應用指令，包括像與三菱變頻器通訊的指令，CRC 計算指令，產生隨機數指令等等。

【集成業界領先的功能】
晶體管輸出型的基本單元內置了3 軸獨立最高100kHz 的定位功能，并且增加了新的定位指令：帶DOG 搜索的原點回歸（DSZR ），中斷單速定位（DVIT）和表格設定定位（TBL），從而使得定位控制功能更加強大，使用更為方便。
內置6 點同時100kHz 的高速計數功能，雙相計數時可以進行4 倍頻計數.

【強大的擴展性】
增強了通信的功能，其內置的編程口可以達到115.2kbps 的高速通信，而且最多可以同時使用3 個通信口（包括編程口在內）。
新增了高速輸入輸出適配器，模擬量輸入輸出適配器和溫度輸入適配器，這些適配器不占用系統點數，使用方便，在FX3U 的左側最多可以連接10 臺特殊適配器。其中通過使用高速輸入適配器可以實現最多8 路、最高200kHz 的高速計數。通過使用高速輸出適配器可以實現最多4 軸、最高200kHz 的定位控制，繼電器輸出型的基本單元上也可以通過連接該適配器進行定位控制。
通過CC-Link 網絡的擴展可以實現最啻?84 點（包括遠程I/O 在內）的控制。
可以選裝高性能的顯示模塊（FX3U-7DM ）可以顯示用戶自定義的英文、數字和日文漢字信息，最多能夠顯示：半角16 個字符( 全角8 個字符)× 4 行。在該模塊上可以進行軟元件的監控、測試，時鐘的設定，存儲器卡盒與內置RAM 間程序的傳送、比較等操作。另外，還可以將該顯示模塊安裝在控制柜的面板上.

【其他】
FX3U系列PLC編程軟件：需要GX Developer 8.23Z 以上版本。
