簡單介紹
FX2n系列是FX系列PLC家族中最先進的系列。由于FX2n系列具備如下特點：最大范圍的包容了標準特點、程式執行更快、全面補充了通信功能、適合世界各國不同的電源以及滿足單個需要的大量特殊功能模塊，它可以為你的工廠自動化應用提供最大的靈活性和控制能力。
為大量實際應用而開發的特殊功能
開發了各個范圍的特殊功能模塊以滿足不同的需要----模擬I/O，高速計數器。
定位控制達到16軸，脈沖串輸出或?yàn)镴和K型熱電偶或Pt傳感器開發了溫度模塊。
對每一個FX2n主單元可配置總計達8個特殊功能模塊。
網絡和數據通信
連接到世界上最流行的開放式網絡 CC-Link，Profibus Dp和DeviceNet或者采用傳感器層次的網絡解決您的通信需要。
其它功能
| 內置式24V直流電源 | 24V、400mA直流電源可用于外圍設備，如傳感器或其它元件。 |
| 快速斷開端子塊 | 因?yàn)椴捎昧藘?yōu)良的可維護性快速斷開端子塊，即使接著電纜也可以更換單元。 |
| 時鐘功能和小時表功能 | 在所有的FX2N PLC中都有實時時鐘標準。時間設置和比較指令易于操作。小時表功能對過程跟蹤和機器維護提供了有價值的信息。 |
| 持續掃描功能 | 為應用所需求的持續掃描時間定義操作周期。 |
| 輸入濾波器調節功能 | 可以用輸入濾波器平整輸入信號（在基本單元中x000到x017）。 |
| 注解記錄功能 | 元件注解可以記錄在程序寄存器中。 |
| 在線程序編輯 | 在線改變程序不會損失工作時間或停止生產運轉。 |
| RUN/STOP 開關 | 面板上運行/停止開關易于操作。 |
| 遠程維護 | 遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據 |
| 密碼保護 | 使用一個八位數字密碼保護您的程序。 |
交流電源、24V直流輸入類型
| 模型 | I/O總數 | 輸入 | 輸出 |
尺寸 mm(英寸) (寬)*(厚)*(高) |
|||
|---|---|---|---|---|---|---|---|
| 數目 | 類型 | 數目 | 類型 | ||||
|

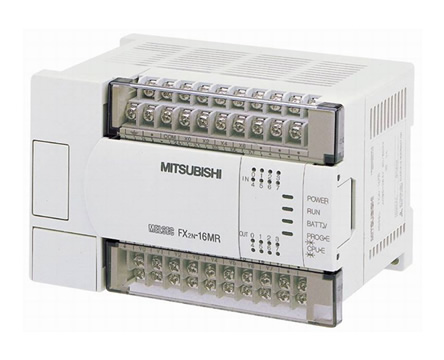

FX2N-16MR-001 | 16 | 8 | 漏型 | 8 | 繼電器 |
130*87*90 () |
| FX2N-16MT | 晶體管 | ||||||
|
FX2N-32MR-001 | 32 | 16 | 漏型 | 16 | 繼電器 |
150*87*90 (5.9*3.4*3.5) |
| FX2N-32MT | 晶體管 | ||||||
|
FX2N-48MR-001 | 48 | 24 | 漏型 | 24 | 繼電器 |
182*87*90 (7.2*3.4*3.5) |
| FX2N-48MT | 晶體管 | ||||||
|
FX2N-64MR-001 | 64 | 32 | 漏型 | 32 | 繼電器 |
220*87*90 (8.7*3.0*3.5) |
| FX2N-64MT | 晶體管 | ||||||
|
FX2N-80MR-001 | 80 | 40 | 漏型 | 40 | 繼電器 |
285*87*90 (11.2*3.4*3.5) |
| FX2N-80MT | 晶體管 | ||||||
|
FX2N-128MR-001 | 128 | 64 | 漏型 | 64 | 繼電器 |
350*87*90 (13.8*3.4*3.5) |
| FX2N-128MT | 晶體管 | ||||||
FX2N性能規格
| 項目 | 規格 | 備注 | |
|---|---|---|---|
| 運轉控制方式 | 通過儲存的程序周期運轉 | ||
| I/O控制方法 | 批次處理方法(當執行END指令時) | I/O指令可以刷新 | |
| 運轉處理時間 |
基本指令：0.8μs/指令 應用指令：1.52至幾百μs/指令 |
||
| 編程語言 | 邏輯梯形圖和指令清單 | 使用步進梯形圖能生成SFC類型程序 | |
| 程式容量 | 8000步內置 | 使用附加寄存盒可擴展到16000步 | |
| 指令數目 |
基本順序指令：27 步進梯形指令：2 應用指令：128 |
最大可用298條應用指令 | |
| I/O配置 | 最大硬體I/O配置點256，依賴于用戶的選擇（最大軟件可設定地址輸入256、輸出256） | ||
|
輔助繼電器 （M線圈） |
一般 | 500點 | M0至M499 |
| 鎖定 | 2572點 | M500至M3071 | |
| 特殊 | 256點 | M8000至M8255 | |
|
狀態繼電器 （S線圈） |
一般 | 490點 | S0至S499 |
| 鎖定 | 400點 | S500至S899 | |
| 初始 | 10點 | S0至S9 | |
| 信號報警器 | 100點 | S900至S999 | |
| 定時器（T） | 100毫秒 | 范圍：0至3276.7秒200點 | T0至T199 |
| 10毫秒 | 范圍：0至327.67秒46點 | T200至T245 | |
| 1毫秒保持型 | 范圍：0至32.767秒4點 | T246至T249 | |
| 100毫秒 | 范圍：0至3276.7秒6點 | T250至T255 | |
| 計數器（C） | 一般16位 | 范圍：0至32767數200點 |
C0至C199 類型：16位上計數器 |
| 鎖定16位 | 100點（子系統） |
C100至C199 類型：16位上計數器 |
|
| 一般32位 | 15點 |
C200至C219 類型：16位上/下計數器 |
|
| 鎖定32位 | 15點 |
C220至C234 類型：16位上/下計數器 |
|
|
高速計數器 （C） |
單相 |
范圍：-2147483648至+2147483647數 一般規則：選擇組合計數頻率不大于20KHz的計數器組合 注意所有的計數器鎖定 |
C235至C240 6點 |
|
單相c/w起始 停止輸入 |
C241至C245 5點 | ||
| 雙相 | C246至C250 5點 | ||
| A/B相 | C251至C255 5點 | ||
|
數據寄存器 （D） |
一般 | 200點 |
D0至D199 類型：32位元件的16位數據存儲寄存器對 |
| 鎖定 | 7800點 |
D200至D7999 類型：32位元件的16位數據存儲寄存器對 |
|
| 文件寄存器 | 7000點 |
D1000至D7999通過14塊500程式步的參數設置 類型：16位數據存儲寄存器 |
|
| 特殊 | 256點 |
從D8000至D8255 類型：16位數據存儲寄存器 |
|
| 變址 | 16點 |
V0至V7以及Z0至Z7 類型：16位數據存儲寄存器 |
|
|
指標 （P） |
用于CALL | 128點 | P0至P127 |
| 用于中斷 | 6輸入點、3定時器、6計數器 |
100*至150*和16*至18* (上升觸發*=1，下降觸發*=0，**=時間(單位：毫秒)) |
|
| 嵌套層次 | 用于MC和MRC時8點 | N0至N7 | |
| 常數 | 十進位K |
16位：-32768至+32768 32位：-2147483648至+2147483647 |
|
| 十六進位H |
16位：0000至FFFF 32位：00000000至FFFFFFFF |
||
| 浮點 | 32位：±1.175*10-38，±3.403*10-38（不能直接輸入） | ||
